西安凡厄拉姆电子有限公司智能总线火灾报警产品填补国内空白

2020-11-11 09:50:37 来源:西安凡厄拉姆电子有限公司作者: 阅读：次【打印本页】

一、目前市场上总线技术（产品）存在的不足

现场总线是近年来迅速发展起来的一种工业数据总线，它主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。国内现有的火灾报警产品也是用这种工业总线，但目前总线技术（产品）还有如下缺点：

①总线保护差。回路总线只有短路保护而没有断路保护。短路保护是将回路总线上的现场单元分段，每段之间安装一个总线隔离器，当总线的两根线在某一处短路时，短路点前面最近一个隔离器跳开，切断该隔离器后面的所有现场单元，只确保其前面的现场单元继续工作。当总线在某一处断路时，也只有断点前面的现场单元能继续工作。如果短路断路点靠前，甚至根部故障，保护的现场单元很少甚至不保护。

②手动编址。在现场单元安装之前必须根据安装位置图预先给予分配地址编码。用拨码开关对现场单元的编址是靠人工手动拨码实现的；用电子编码方式编址，需借助于电子编码器这一额外的设备，人工操作完成。这二者都是在现场单元安装之前一个一个单独手动编址，安装调试人员的手工工作量相当大，容易编错或装错，且一旦错误，则很难找出。

③轮巡通信。回路总线为半双工异步串行通信总线，回路卡和现场单元的通信只能采取轮巡方式。回路卡按照现场单元的地址顺序，一个接一个地去查询。这样大大降低了通讯的效率。各个厂家为了能够提高通讯效率或满足国家标准，只能一味地提高通信频率。通信频率越高，信号越容易失真，反而造成通信不可靠。

二、西安凡厄拉姆电子有限公司自主研发的AHGBUS环路通讯总线有针对性地解决上述总线技术在火灾报警产品中应用中存在的问题，具体的技术解决方案是：

①环路双端供电。由于总线采用环型网结构，当总线上某一点发生短路断路故障时，环路卡会双端供电，确保大部分现场单元仍能工作。正常情况下，环路卡从首端供电，当某一点发生断路时，环路卡改为双端供电，所有现场单元的工作不会受到影响；当某一点发生短路时，短路点两端最近的两个隔离器跳开，仅切断这两个隔离器中间的现场单元，环路卡改为双端供电，其它单元不受影响。

②自动拓扑编址。现场单元安装之前不需要预先分配地址编码，只要按照类型任意去安装。某个环路的所有现场单元安装完后，控制器会自动识别该环路总线的网络结构，自动登记各个现场单元的类型，并按照各单元在总线网络结构中所处的实际位置，给每个单元分配一个代表其位置的地址码，根本不需要人工去编码，大大地减少了安装调试人员的工作量，且不容易产生编码或安装错误。换句话说，环形总线线路中现场单元采用“一进一出”拓扑结构的方式连接，这种结构方式利于现场单元识别，确定了拓扑结构，现场单元的布线顺序在报警控制器上面就可以清晰显示出来。

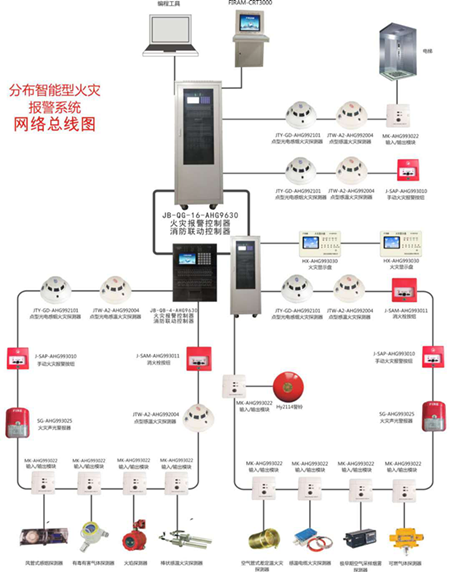

西安凡厄拉姆公司火灾报警控制系统除现场可以环形布线外，还可以树形布线、环形+树形布线。所谓环形+树形布线就是指在现场环形布线的基础上可以在任意点上出分支，并可以支上出支。所有布线方式均可以实现拓扑结构识别。

③广播通信。虽然环路总线仍然为半双工异步串行通信总线，但不采用轮巡通信方式，而采用广播通信。环路卡不是按照现场单元的地址顺序，一个接一个地去查询，而是同时向环路总线上的所有单元发一个广播群呼命令，收到命令的所有单元，都“同时”向环路卡进行响应，环路卡即可判断出有哪些单元有新的事件发生，然后再单独询问该单元发生了什么事件。广播通信不但响应速度快，而且不必要采用过高的通信频率，通信可靠性高。

AHGBUS环路总线在凡厄拉姆公司火灾报警系统/产品中的应用有益效果明显：提高了总线保护的强度，使得总线中故障部位不会影响非故障部位的正常工作；全自动拓扑编址，现场接线顺序一目了然，大大地减少了安装调试人员的工作量，提高了安装调试人员的工作效率；广播通信，降低现场功耗，大大地提高了通信的效率，可使现场单元或设备做出快速的报警或响应。

三、凡厄拉姆公司火灾报警系统（产品）替代进口，是行业发展的方向

环形总线产品的发展越来越值得信赖。因为环形总线的优势显而易见，所以在欧洲、北美、南美等市场，目前只接受环形总显得消防报警系统，会明确提出火灾报警控制器必须提供环形总线接口。

在国内以树形总线为主的市场上，大型酒店、商业、机场候机楼、高铁站等火灾危险性较大、对火灾自动报警系统可靠性要求较高的场所，越来越多的采用环形总线报警系统。譬如喜达屋酒店集团在中国的酒店消防报警系统就明确的要求使用环形总线产品。公安部《建筑高度大于250米民用建筑防火设计加强性技术要求（试行）》（公消〔2018〕57），第二十三条也明确提出，火灾自动报警系统的消防联动控制总线应采用环形结构。因此我国建筑高度>250m的民用建筑，也必须采用环形总线接线形式。

凡厄拉姆公司自有AHGBUS总线通信技术，随着国内消防报警产品市场不断提高的需求，在AHG9600系列产品的基础上公司研发团队不断创新、钻研技术，历经三年时间研发出AHG9630智能火灾报警系统产品，产品问世后填补了国产消防报警系统产品的空白，对标高端进口产品。AHGBUS9630环形通讯总线火灾报警系统产品市场定位国内一流产品,产品性价比高。生产上市以来得到了众多客户的肯定，通过在公路隧道的恶劣环境中应用，进一步检验了产品现场适用性强、运行稳定靠的优势，替代了大量的进口产品；本产品可广泛用于国家重大项目政府机构、隧道、城市管廊、学校、酒店、医院、机场、车站、通讯行业、电力行业、厂矿企业、建筑地产行业、大型的商业综合体等行业领域。
